AnchoredPosition vs. LocalPosition, Pivot

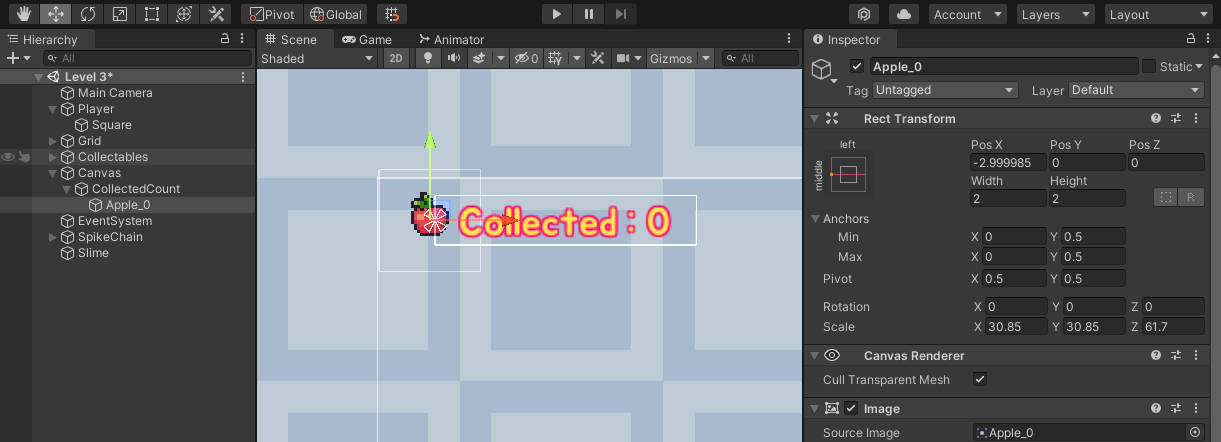

위와 같이 사과 Image의 Anchor가 Text의 자식이면서 왼쪽 끝에 배치되어 있는 경우, 인스펙터를 Normal 모드로 봤을 때는 아래와 같이 Pos X는 Image가 Anchor를 기준으로 왼쪽에 있으므로 -2.999985로 표시되는 것을 확인할 수 있다.



인스펙터를 Debug 모드로 바꾸면 Local Position은 -82.34499로 상이하며, Anchored Position이 Normal 모드에서 Pos X 값으로 표시되었음을 확인할 수 있다. Local Position은 부모인 Text의 Pivot 값을 기준으로, 부모의 Pivot 위치에서부터 나의 Pivot 위치 간의 차이이다. 그래서 부모의 Pivot을 바꾸거나 나의 Pivot을 바꾸면 값이 달라진다. Anchored Position은 나의 Anchor 위치로부터 나의 Pivot 위치 간의 차이이다.

Pivot

- Pivot의 Default 값은 0.5, 0.5이고 왼쪽 아래가 0, 0, 오른쪽 위가 1, 1이다.



rect

- Local Transform 기준 사각형 범위



GetWorldCorners

- RectTransform.GetWorldCorners(Vector3[] fourCornersArray) 로 Local 공간 기준이던 rect를 World 공간 기준으로 변환 가능

- Vector3가 네 개 있는 배열을 넣으면 0, 1, 2, 3번째 요소가 시계 방향으로 각각 왼쪽 아래, 왼쪽 위, 오른쪽 위, 오른쪽 아래 꼭짓점을 World 공간 상의 좌표로 바꾸어줌

- 하지만 빈 Vector3 배열을 넣고 메소드를 거치면 배열이 변환되는 방식인데다 rect의 Center라도 구하려고 하면 array[0].x - array[3].x 이렇게 해야 하므로 아래 참조 글처럼 bounds로 돌려받는 메소드를 만들면 편리

private static Vector3[] WorldCorners = new Vector3[4];
public static Bounds GetRectTransformBounds(RectTransform transform)
{
    transform.GetWorldCorners(WorldCorners);
    Bounds bounds = new Bounds(WorldCorners[0], Vector3.zero);
    for (int i = 1; i < 4; ++i)
    {
        bounds.Encapsulate(WorldCorners[i]);
    }
    return bounds;
}

- 참조: https://answers.unity.com/questions/1013011/convert-recttransform-rect-to-screen-space.html

Convert RectTransform rect to screen space - Unity Answers



Local Position

- 나의 Pivot - 부모의 Pivot 위치



Anchored Position

- 나의 Pivot 위치 - 나의 Anchor 위치

- Anchor가 만약 Stretch 상태라면 Anchor의 길이에 Pivot의 비율이 곱해진 위치: 자세한 내용은 아래 참조



transform.position

- WorldPosition에서의 Pivot 위치

- RectTransform 컴포넌트가 부착된 오브젝트도 같은 결과가 출력됨

  (transform.position==(transform as RectTransform).position)

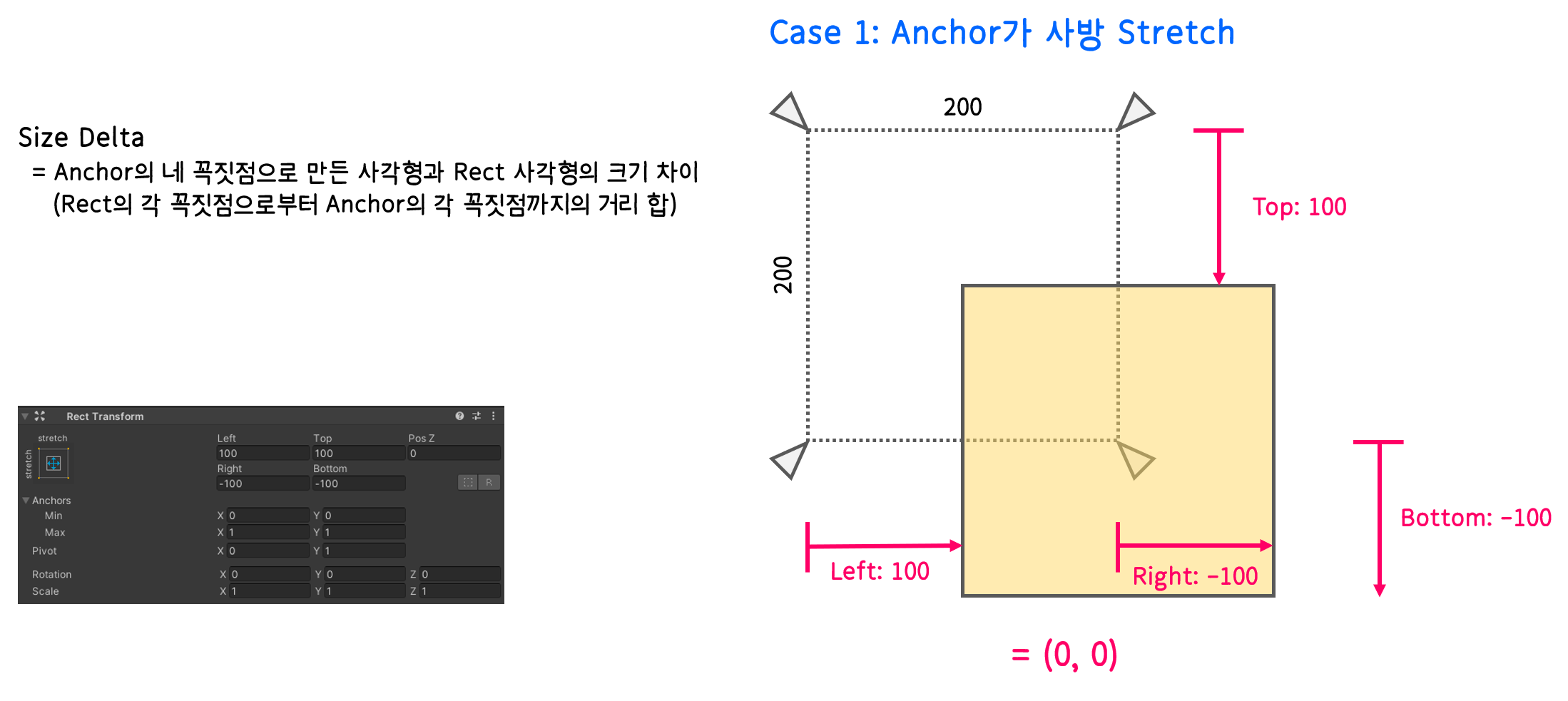

Size Delta

- Anchor 기준 Rect의 사이즈(Anchor로부터 Rect의 거리)

- Anchor로부터의 결과적인 사이즈 차이 값만 알 수 있음

- Anchor로부터 왼쪽에서 -100, 오른쪽에서 +100만큼 위치해 있다면 Size Delta의 x 값은 Abs((-100) + (+100)) = 0이 됨

- 그렇듯, Size Delta가 0, 0이라고 하면 Rect의 네 꼭짓점이 Anchor와 반드시 일치하는 것은 아니나 사이즈는 같은 것(Anchor의 네 귀퉁이로부터 Rect까지의 거리)

- 하지만 Stretch된 상태가 아니라면 그냥 Rect의 Size 값





Anchored Position, Anchor와 Pivot의 관계

- Anchor의 min X~max X, min Y~max Y의 거리에 Pivot의 비율로 곱한 것과 Pivot 간의 간격이 Anchored Position이 됨
